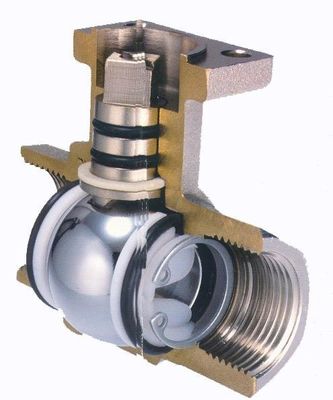

Estruendo de dos piezas flotante/BS/American National Standard I JIS/API/ASME de la vávula de bola para el petróleo y gas

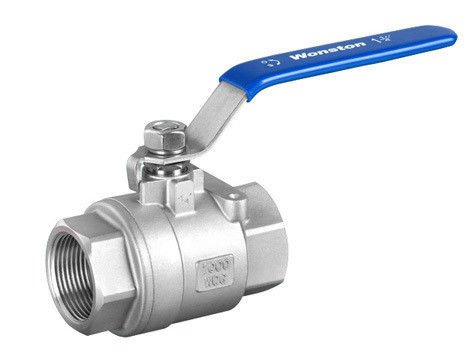

La vávula de bola de flotación del acero inoxidable 2-PC con la cerradura, NPT, BSPT, BSPP conecta



Breve introducción:

La vávula de bola se diseña y el acordar manufacturado bien a API 6D.  Bola de flotación cuando pequeño calibre, y bola fija cuando calibre grande. Tiene la estructura de la protección contra los incendios y dispositivo antiestático. Ampliamente utilizado para el petróleo, química, industrias de tratamiento de aguas.



Parte y material principales

Nombre de parte	Material
cuerpo	WCB, ZG1Cr18Ni9Ti, CF8
bola	1Cr18Ni9Ti 304.316
tronco	1Cr18Ni9Ti 304.316
anillo de cierre	Polytetrafluoroethlene (PTFE)
el embalar	Polytetrafluoroethlene (PTFE)









DN	G	B	L	E	H	A
6	1/4"	8	54	11,5	52	105
10	3/8"	10	54	11,5	52	105
15	el 1/2”	15	62,5	14	65	130
20	3/4"	20	73,5	15	70	130
25	1"	25	86	15	78	150
32	1-1/4”	32	101	18	82	180
40	1-1/2”	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2”	64	165	23	140	240
80	3"	80	190	25	135	260







Especificación técnica

Presión nominal (Mpa)	PN	2,5, 4,0, 6,4
Presión de prueba de la fuerza (Mpa)	Pinta	3,8, 6,0, 9,6
Prueba del sello de presión baja (Mpa)		0,6
Prueba de alta presión del sello (Mpa)		3,0, 4,8, 7,6
Medio aplicable	agua, aceite, gas, ácido nítrico, ácido acético
Temperatura aplicable	-40~180℃



Característica:

- estructura del Anti-escape del tronco de válvula

Cuando es medio pase a través de la válvula, la presión en cuerpo de válvula puede posiblemente

empuje el tronco hacia fuera, o cuando la válvula está en la reparación, si allí es presión en el centro

la cavidad, el tronco o el medio parece volar fácilmente hacia fuera sobre desmontar la válvula,

cuál puede causar hiere a los seres humanos,



Para prevenir las posibilidades, un club simulado está embalando y se quema el cojinete de empuje

o el embalaje es dañado debido a otras causas, la presión del medio en cuerpo de válvula

hará al club simulado de tronco de válvula en estrecho contacto con la cara superior del sello de

cuerpo de válvula.



Así para prevenir el medio que se escapa hacia fuera de la posición del embalaje del daño.



- Estructura confiable del sello

El asiento se hace de PTFE. Porque el área de contacto entre el asiento y la bola lo va a hacer

llega a ser más alto con el levantamiento de la presión de la cavidad media,



La pequeña vávula de bola de la resistencia tiene la resistencia más pequeña de toda la válvula, en el caso

del diámetro interior reducido, la resistencia poco todavía está.



- Interruptor pronto

Los circumrotates de la vávula de bola en el 90°, él trabajo rápidamente a abrirse o a cerrarse.





Especificaciones:

Especificación técnica

- Diámetro nominal: el 1/2” - 25"

- Temperatura aplicable: -29℃~425℃ (acero) -40℃~550℃ (acero inoxidable)

- Presión nominal: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- Medio aplicable: el agua, el gas, el aceite, y el otro medio de la causticidad.



Usos estándar

- Estándar de la fabricación: ESTRUENDO BS/JIS DEL API 608/

- Dimensión cara a cara: ANSI B 16,10, ESTRUENDO BS/JIS del API 6D/

- Dimensión del reborde: ESTRUENDO BS/JIS DEL ANSI B 16,5 MSS-SP-44/

- Prueba: Estruendo BS/JIS del API 598 API 6D/



Descripción:

Breve introducción:

La vávula de bola se diseña y el acordar manufacturado bien a API 608. Bola de flotación cuando pequeño calibre,

y bola fija cuando calibre grande.



Tiene la estructura de la protección contra los incendios y dispositivo antiestático. Ampliamente utilizado para el petróleo, química, agua

industrias del tratamiento.



Características:



- estructura del Anti-escape del tronco de válvula



Cuando es medio pase a través de la válvula, la presión en cuerpo de válvula puede empujar posiblemente el tronco hacia fuera, o

 cuando la válvula está en la reparación, si hay presión en la cavidad media, el tronco o el medio parece a fácilmente

vuele hacia fuera sobre desmontar la válvula, que puede causar hiere a los seres humanos, para prevenir

las posibilidades, un club simulado están embalando y se quema el cojinete de empuje o el embalaje es dañado debido a otro

las causas, la presión del medio en cuerpo de válvula harán al club simulado de tronco de válvula en contacto cercano

con la cara superior del sello del cuerpo de válvula. Así para prevenir el medio que se escapa hacia fuera del embalaje del daño

 posición.



- Estructura confiable del sello



El asiento se hace de PTFE. Porque el área de contacto entre el asiento y la voluntad de la bola llega a ser más alta

 con el levantamiento de la presión de la cavidad media, la pequeña vávula de bola de la resistencia tiene la resistencia más pequeña de todos

 la válvula, en el caso del diámetro interior reducido, la resistencia poco todavía está.



- Interruptor pronto



Los circumrotates de la vávula de bola en el 90°, él trabajo rápidamente a abrirse o a cerrarse.



Presión de prueba Pruebe el artículo  Shell prueba  Prueba del sello  Prueba trasera del sello Prueba del sello de aire  Medio  Agua  Aire  Unidad MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2  Presión (clase) 150 3,1 450 2,2 315 2,2 315 0.5-0.7 60-100 300 7,8 1125 5,6 815 5,6 815 400 10,3 1500 7,6 1100 7,6 1100 600 15,3 2225 11,2 1630 11,2 1630 900 23,1 3350 16,8 2440 16,8 2440    Dimensiones de la conexión principal   Tipo Tamaño (milímetros)  Dimensión (milímetro) pulgada DN L D D1 D2 b Z-Φd H W Q41F/H/Y-150Lb  Q341 F/H/Y-150Lb  Q641 F/H/Y-150Lb ″ del 1/2 15 108 89 60,5 35 12 4-Φ15 68 115 3/4 ″ 20 117 98 70 43 12 4-Φ15 75 130 1 ″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4 ″ 32 140 117 89 64 13 4-Φ15 96 190 11/2 ″ 40 165 127 98,5 73,2 15 4-Φ15 107 230 2 ″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2 ″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3 ″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4 ″ 100 229 229 190,5 157 24 8-Φ19 185 330 5 ″ 125 356 254 216 185,7 26 8-Φ22 230 600 6 ″ 150 394 279 241,3 216 26 8-Φ22 260 800 8 ″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10 ″ 250 533 406 362 324 31 12-Φ25 350 1200



Tipo	Tamaño (milímetros)		Dimensión (milímetro)
	pulgada	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb  Q341F/H/Y-300Lb  Q641F/H/Y-300LbY	″ del 1/2	15	140	95	66,5	35	15	4-Φ15	72	115
	3/4 ″	20	152	117	82,5	43	16	4-Φ19	75	130
	1 ″	25	165	124	89	51	18	4-Φ19	85	150
	11/4 ″	32	178	133	98,5	64	19,5	4-Φ19	95	180
	11/2 ″	40	190	156	114,3	73,2	21	4-Φ22	110	230
	2 ″	50	216	165	127	92	23	8-Φ19	120	240
	21/2 ″	65	241	190,5	149,4	104,7	26	8-Φ22	150	280
	3 ″	80	283	210	168,5	127	29	8-Φ22	165	310
	4 ″	100	305	254	200,2	157	32	8-Φ22	190	330
	5 ″	125	381	279	235	185,7	35	8-Φ22	240	600
	6 ″	150	403	318	270	216	37	12-Φ22	270	800
	8 ″	200	502	381	330	270	42	12-Φ25	315	1000
	10 ″	250	568	445	387,5	324	48	16-Φ29	380	1200





Tipo	Tamaño (milímetros)		Dimensión (milímetro)
	pulgada	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	″ del 1/2	15	165	95	66,5	35	15	4-Φ15	88	115
	3/4 ″	20	190	118	82,5	43	16	4-Φ19	98	130
	1 ″	25	216	124	89	51	18	4-Φ19	105	150
	11/2 ″	40	241	156	114,3	73,2	23	4-Φ22	135	180
	2 ″	50	292	165	127	92	26	8-Φ19	155	240
	3 ″	80	356	210	168,2	127	32	8-Φ22	175	280
	4 ″	100	432	273	216	157	38	8-Φ25	210	330
	6 ″	150	559	356	292	216	48	12-Φ29	340	800
	8 ″	200	660	419	349	270	56	12-Φ32	400	1000
	10 ″	250	787	508	432	324	64	16-Φ35	440	1200
