Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163

China Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163 proveedor
Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163 proveedor Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163 proveedor Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163 proveedor Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163 proveedor

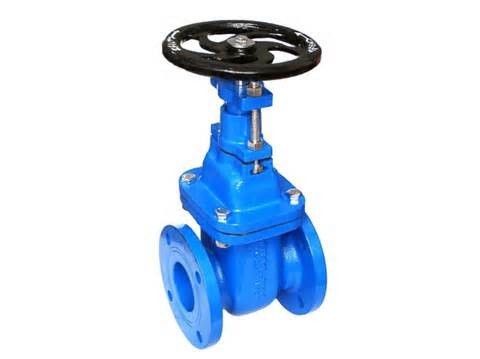

Ampliación de imagen :  Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163

Datos del producto:

Lugar de origen: China
Nombre de la marca: GSC
Certificación: CE/ISO
Número de modelo: ZT-003

Pago y Envío Términos:

Cantidad de orden mínima: 5000pcs
Precio: Negotiable USD Price
Detalles de empaquetado: Caja de Plywwod o según el requisito de clientes
Tiempo de entrega: 30days después de recibir su señal
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 50000pcs por meses
Contact Now
Descripción detallada del producto
Aplicación: Proyecto de agua Material: Qt450
color: Negro Garantía: 12 Meses
Conexión: Brida Tipo: Válvula de esclusa
Gama del DN: DN25-DN600 PN: 10
OEM: Aceptable

Válvula de esclusa dúctil de encargo de la tubería del proceso del bastidor del hierro BS5163

Especificaciones

Válvula de puerta asentada resistente
Material: Dúctil
Estándar de diseño: BS5163
Perforación de Flang: Clase 125, clase 150 del ANSI





Breve introducción



La válvula de esclusa es un poco válvula ampliamente utilizada del bloque con la gama grande de presión y de temperatura de funcionamiento, usada para parar o conectar el medio dentro de la tubería. La válvula de esclusa concluye la válvula de esclusa de levantamiento del tronco y la válvula de esclusa de no-levantamiento del tronco. Las válvulas de esclusa se caracterizan como teniendo un tronco de levantamiento o nonrising. La característica distinta de una válvula de puerta es las superficies de lacre entre la puerta y los asientos son planares, así que las válvulas de puerta son de uso frecuente cuando un flujo rectilíneo de restricción flúida y mínima se desea. Las caras de la puerta pueden formar una forma de cuña o pueden ser paralelas. Las válvulas de puerta se utilizan sobre todo para permitir o para prevenir el flujo de líquidos, pero las válvulas de puerta típicas no se deben utilizar para regular flujo, a menos que se diseñen específicamente para ese propósito. Debido a su capacidad de cortar a través líquidos, las válvulas de puerta son de uso frecuente en la industria petrolera.

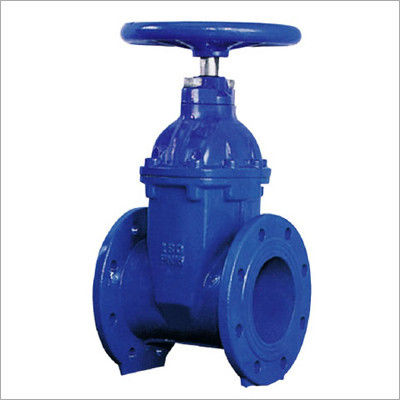

Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163



Características de producto



El canal dentro de la válvula es recto, resistencia del flujo bajo.
Ninguna materia abierta o cercana, disco de la válvula mueve siempre el perpendicular a la dirección del flujo, fácil cambiar.

La elevación del disco basada en el movimiento del tronco, movimiento largo, por lo tanto, costará hora larga de cambiar, sino de evitar la existencia del martillo de agua.
Ambos lados del canal son simétricos, los medios pueden fluir hacia dos direcciones, fáciles instalar.


Clasificación de la válvula de esclusa


Material: arrabio, acero de molde, acero inoxidable, cobre del molde.
Estructura del tronco de válvula: levantamiento o el nonrising
Tipo del sello: sello de la rigidez o sello suave
Conexión: reborde, oblea, hilo
Tipo conducido: manija, neumático eléctrico.

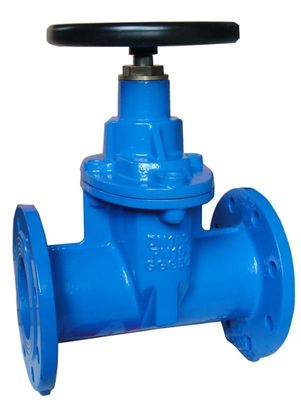

Clase dúctil de encargo 125, clase 150 del ANSI de la válvula de esclusa de la tubería del proceso del bastidor del hierro BS5163

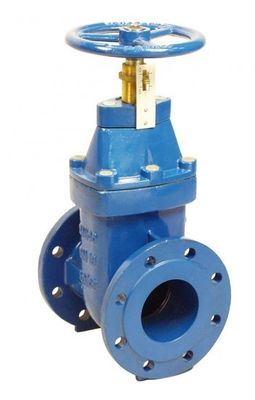

Válvula nonrising de levantamiento de la válvula de esclusa del tronco Z41 y de esclusa del tronco Z45


1. Válvula de esclusa de levantamiento del tronco: la nuez de la válvula está en la cubierta o el soporte, gira la nuez para realizar la elevación del tronco de válvula, esta clase de estructura es no sólo lubricación conducente del tronco pero también hace que un distinto se abra o el grado cercano, y ha sido ampliamente utilizada ahora.
2. Tacto de la válvula de esclusa del tronco de Nonrising con medios directamente, conveniente para la instalación subterráneo o donde está limitado el espacio vertical. Las desventajas de esta estructura son que el hilo será corroído o dañado.


El diferente entre el tronco de levantamiento y la válvula de esclusa nonrising del tronco



Los troncos de levantamiento proporcionan una indicación visual de la posición de la válvula porque el tronco se ata a la puerta tales que la puerta y el tronco suben y bajan juntos mientras que se actúa la válvula. Las válvulas del tronco de Nonrising pueden tener un indicador roscado sobre el extremo superior del tronco para indicar la posición de la válvula, puesto que la puerta viaja hacia arriba o hacia abajo el tronco en los hilos sin el aumento o la baja del tronco. Los troncos de Nonrising se utilizan subterráneo o donde está limitado el espacio vertical.



Estándar de la adopción



Artículo
Estándar
 Aceptación de la fabricación del diseño  GB/T12234
Longitud de la estructura de la válvula  GB/T12221
 Conexión del reborde de válvula  JB/T79
 Inspección de la válvula  JB/T9092



Parametrización para la optimización del tratamiento



Nombre del artículo
Válvula de IronGlobe del molde del reborde
Conexión
Reborde
Diámetro nominal
DN25-DN600
Presión nominal
 PN16/PN25/PN40/PN64

            Presión de prueba

Prueba de la vivienda: PN×1.5

Prueba del sello: PN×1.1

Tratamiento superficial
Cuerpo de acero inoxidable, otras capas
Temperatura aplicable ≤450°C
Medios aplicables
El agua, aceite, gas, cuece al vapor y así sucesivamente.





Materiales opcionales para las piezas



Nombre de piezas
Materiales opcionales
Cubierta del cuerpo
Acero inoxidable CF8/CF8M/CF3M, WCB, arrabio del acero de molde WCB (QT450)
Bola

CF8 (P) CF8M (R) CF3M (RL), bronce del arrabio del acero de molde embutido

Seat

Cuerpo de válvula,

La aleación de Stereoplasm, broncea integrado

Eje
Acero inoxidable 3046SS, 316SS, 416SS
Superficie del sello Cuerpo de válvula, aleación de soldadura cubierta/bronce
Espaciador del embalaje Grafito de PTFE/PPL
Rueda de mano Acero de molde maleable, arrabio gris
Sujeción
Acero de carbono del acero inoxidable





Notas de la instalación


1. La rueda de mano, el nivel, y el mecanismo de la transmisión no pueden craned o ser estrellados.
2. La esclusa doble del disco se debe instalar verticalmente
3. Debe abrir la válvula de derivación en primer lugar antes de que la válvula de esclusa abierta, reducir la presión, instale por favor según instrucciones si válvula con un mecanismo de la transmisión.
4. La válvula se debe lubricar no menos una vez que cada mes si la válvula se utiliza con frecuencia.
5. La válvula de esclusa usada como detención de medio, la pérdida de presión alcanzará lo más bajo posible cuando está opeded completamente.
6. La válvula de esclusa es conveniente para las condiciones de trabajo que se abrieron o se cerraron completamente, no conveniente para el ajuste o estrangular.



Instrucciones de la operación



1. Asegúrese de que la tubería y la válvula se haya limpiado antes de la operación.
2. Gire la rueda de mano a la izquierda, tronco de la impulsión, disco para abrirse, el canal estará completamente abierto cuando altura de levantamiento igual al diámetro de la válvula, inversamente, después la válvula será cerrada cuando difícilmente girar la rueda de mano en a la derecha.
3. La válvula solamente conveniente para los medios cortados, por lo tanto, situación semicerrada no se permite.
4. Si hay escapes cerca de la cubierta mientras que alimenta después de la válvula que corre por una época, él podría sujetar la nuez, la salida será eliminada.
