Servicio de alta calidad, mejor, precio razonable.
Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | Válvula de globo | Aplicación: | Aceite, gas, agua, vapor etc., |
---|---|---|---|
Tamaño: | DN15 ~DN600 | Presión: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
estándar: | ANSI del API 6D/b 16,5 JIS 20K/JIS 10K | la temperatura: | -29~425 C |
Cuerpo: | Acero del molde steel/WCB/WC6/stainless | Tronco: | Acero inoxidable 2Cr13 |
Alta luz: | Reparto de la válvula de globo de acero,válvula de globo del agua |

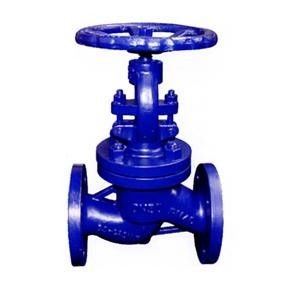

Válvula de globo ensanchada, EN 13709/GS-C25/Gp240gh/1,0619, WCB/hierro del estruendo
Características:
- Sello trasero
Diseño trasero del sello para asegurar el embalaje y el lacre confiables cuando la válvula se abre completamente. (El reemplazo del embalaje bajo presión no se recomienda)
- Resista la fricción
El disco de la válvula se da bastante intensidad y rigidez. La superficie de lacre del disco puede ser urbanizada soldada con autógena con la aleación por satélite embutida o el otro material que responde a las peticiones de usuarios.
- Precise el diseño:
Diseñe el cuerpo y el capo según el cálculo exacto. El cuerpo y el capo tienen de alta resistencia,
capacidad rígida y del flujo.
selección de usos posibles: |
(industria) (central eléctrica) |
(planta) del puerification del humo (suministro de gas) |
(instalaciones) del vacío (amoníaco) |
(agua caliente) (systme cllling&freezing) |
(tecnología de calefacción) (sistema del vapor) |
Especificaciones:
Formación estructural | BB-BG-OS Y Y |
Conducción de manera | Manual |
Eléctrico-Actuado | |
Estándar de diseño | DIN3356 |
Cara a cara | DIN3202 |
Extremos del reborde | DIN2543-2545 |
Prueba y inspección | DIN3230 |
Notas: El tamaño del serial, reborde de conexión de la válvula puede ser diseño según el reguirment de los clientes.
Especificación de funcionamiento de productos
Presión nominal | Shell prueba (el Mpa) | Prueba del lacre (Mpa) | Temporeros convenientes (Oc) | Medio conveniente |
(Mpa) | ||||
1,6 | 2,4 | 1,76 | -110~600 Oc | Aceite y gas del agua |
2,5 | 3,75 | 2,75 | ||
4 | 6 | 4,4 | ||
6,4 | 9,6 | 7,04 |
Piezas | Materiales | |||
Cuerpo | ASTM A216 GR.WCB | |||
Anillo de Seat | ASTM A105 + Stellite hizo frente | |||
Disco | ASTM A105 + 13Cr hecho frente | |||
Placa de empuje del disco | Tipo 420 de ASTM A276 | |||
Nuez del disco | Tipo 410 de ASTM A276 | |||
Tronco | ASTM A182 GR.F6 | |||
Tuercas del capo | ASTM A194 GR.2H | |||
Pernos del capo | ASTM A193 GR.B7 | |||
Junta | Hierro suave + grafito | |||
Buje del asiento trasero | Tipo 410 de ASTM A276 | |||
Embalaje del tronco | El grafito trenzado y muere anillo formado del grafito | |||
Capo | ASTM A216 GR.WCB | |||
Pernos del perno de argolla | Acero de carbono | |||
Glándula | Tipo 410 de ASTM A276 | |||
Reborde de la glándula | ASTM A216 GR.WCB | |||
Pernos de ojo de la glándula | ASTM A307 GR.B | |||
Nueces del perno de argolla | ASTM A194 GR.2H | |||
Yugo Bush | ASTM A439 GR.D-2 | |||
Tornillo | Acero de carbono | |||
Rueda de mano | Hierro dúctil | |||
Nuez de la rueda de mano | ASTM A194 GR.2H | |||
Lavadora | Acero de carbono | |||
Yugo | ASTM A216 GR.WCB | |||
Tuercas de la cacerola del yugo | ASTM A194 GR.2H | |||
Perno de la cacerola del yugo | ASTM A193 GR.B7 | |||
El llevar | Acero | |||
Anillo de linterna a petición | Tipo 410 de ASTM A276 |
Dimensiones principales
Presión | Mpa del PN 1,6 | |||||||||||||||
(Mpa) | ||||||||||||||||
Tamaño | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
H | 240 | 260 | 276 | 285 | 300 | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 |
W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso (kilogramos) | 5,2 | 7,1 | 7,4 | 8,5 | 13 | 20 | 25 | 35 | 50 | 75 | 100 | 210 | 446 | 648 | 805 | 1050 |
Presión | Mpa del PN 2,5 | |||||||||||||||
(Mpa) | ||||||||||||||||
Tamaño | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
H | 240 | 260 | 276 | 285 | 300 | 325 | 363 | 415 | 453 | 505 | 556 | 744 | 864 | 948 | 1269 | 1450 |
W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
Peso (kilogramos) | 6 | 7,5 | 8 | 9 | 14 | 22 | 27 | 38 | 55 | 82 | 105 | 220 | 450 | 660 | 810 | 1100 |
Presión | Mpa del PN 4,0 | |||||||||||||||
(Mpa) | ||||||||||||||||
Tamaño | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
H | 240 | 260 | 276 | 285 | 300 | 325 | 370 | 430 | 480 | 532 | 589 | 783 | 888 | 965 | 1285 | 1512 |
W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
Peso (kilogramos) | 6 | 7,5 | 8 | 9 | 15 | 24 | 30 | 41 | 60 | 85 | 110 | 225 | 460 | 670 | 830 | 1120 |
Breve introducción:
La válvula de globo es referencia diseñada al estándar interno e internacional avanzado. El cuerpo adopta
la configuración de la esfera, y ella también tiene la característica del buen aspecto, de la función agradable y de la calidad superior.
Apliqúese de CLASS150 a CLASS1500, y de -29℃~425℃ (acero), -40℃~550℃ (acero inoxidable).
Usando diverso material, la válvula pueden los trabajos con diverso medio, tal como agua, aceite, gas, vapor, carbamida y otro medio.
Pieza y material del correo
|
Nombre del artículo de piezas |
material |
1 |
Cuerpo |
WCB, CF8, CF8M |
2 |
Seat |
satélite 2Cr13,25+ |
3 |
Disco |
2Cr13, 304, 25+satellite |
4 |
Tronco |
2Cr13, 304, 304L |
5 |
Junta |
Graphite+304, acero Graphite+08 |
6 |
Capo |
WCB, CF8, CF8M |
7 |
El embalar |
Grafito, PTFE |
8 |
Rueda de mano |
HT250, QT450 |
Especificación técnica
- Diámetro nominal: 2" - 12"
- Temperatura aplicable: -29℃~425℃ (acero) -40℃~550℃
(acero inoxidable)
- Presión nominal: 150Lb 300Lb 600Lb 900Lb 1500Lb
- Medio aplicable: el agua, el gas, el aceite, y el otro medio de la causticidad.
Usos estándar
- Estándar de la fabricación: ANSI B16.34
- Cara para hacer frente a la dimensión: ANSI B 16,10
- Dimensión del reborde: ANSI B 16,5
- Prueba: API 598
Descripción:
Dimensión principal del externo y de la conexión
|
CLASS150 |
||||||||
tamaño (adentro) |
2" |
2-1/2” |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
L, L1-RF.BW (milímetro) |
203 |
216 |
214 |
292 |
330 |
356 |
495 |
622 |
698 |
L2-RTJ (milímetro) |
216 |
229 |
254 |
305 |
343 |
368 |
508 |
635 |
711 |
H (milímetro) |
330 |
390 |
410 |
475 |
540 |
585 |
725 |
825 |
940 |
K (milímetro) |
200 |
250 |
250 |
300 |
350 |
350 |
450 |
500 |
600 |
Peso (kilogramo) |
23 |
29 |
40 |
59 |
95 |
115 |
178 |
268 |
385 |
|
CLASS300 |
||||||||
tamaño (adentro) |
2" |
2-1/2” |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
L, L1-RF.BW (milímetro) |
267 |
292 |
318 |
355 |
400 |
440 |
533 |
622 |
711 |
L2-RTJ (milímetro) |
283 |
308 |
333 |
371 |
416 |
460 |
549 |
638 |
727 |
H (milímetro) |
350 |
425 |
485 |
520 |
565 |
655 |
825 |
920 |
1155 |
K (milímetro) |
200 |
250 |
300 |
300 |
350 |
350 |
500 |
600 |
700 |
Peso (kilogramo) |
30 |
45 |
60 |
83 |
135 |
162 |
265 |
375 |
525 |
|
CLASS600 |
||||||||||||||
tamaño (adentro) |
2" |
2-1/2” |
3" |
4" |
5" |
6" |
8" |
10" |
|||||||
L, L1-RF.BW (milímetro) |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
|||||||
L2-RTJ (milímetro) |
295 |
333 |
359 |
435 |
511 |
562 |
664 |
791 |
|||||||
H (milímetro) |
420 |
490 |
550 |
590 |
620 |
700 |
950 |
1140 |
|||||||
K (milímetro) |
250 |
300 |
300 |
350 |
500 |
500 |
600 |
600 |
|||||||
Peso (kilogramo) |
39 |
61 |
76 |
122 |
210 |
245 |
447 |
692 |
|||||||
|
CLASS900 |
|
|||||||||||||
tamaño (adentro) |
2" |
2-1/2” |
3" |
4" |
5" |
6" |
8" |
|
|||||||
L, L1-RF.BW (milímetro) |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
|
|||||||
L2-RTJ (milímetro) |
371 |
422 |
384 |
460 |
562 |
613 |
740 |
|
|||||||
H (milímetro) |
495 |
540 |
600 |
655 |
670 |
780 |
1050 |
|
|||||||
K (milímetro) |
300 |
350 |
350 |
500 |
500 |
350* |
350* |
|
|||||||
Peso (kilogramo) |
96 |
79 |
117 |
178 |
305 |
355 |
730 |
|
|||||||
Nota: Uso “*”, el medio ha fijado la caja de engranajes. |
|
|
CLASS1500 |
||||
tamaño (adentro) |
2" |
2-1/2” |
3" |
4" |
6" |
L, L1-RF.BW (milímetro) |
368 |
419 |
470 |
546 |
705 |
L2-RTJ (milímetro) |
371 |
422 |
473 |
549 |
711 |
H (milímetro) |
550 |
582 |
625 |
750 |
925 |
K (milímetro) |
300 |
350 |
400 |
450 |
600 |
Peso (kilogramos) |
116 |
125 |
145 |
210 |
475 |
